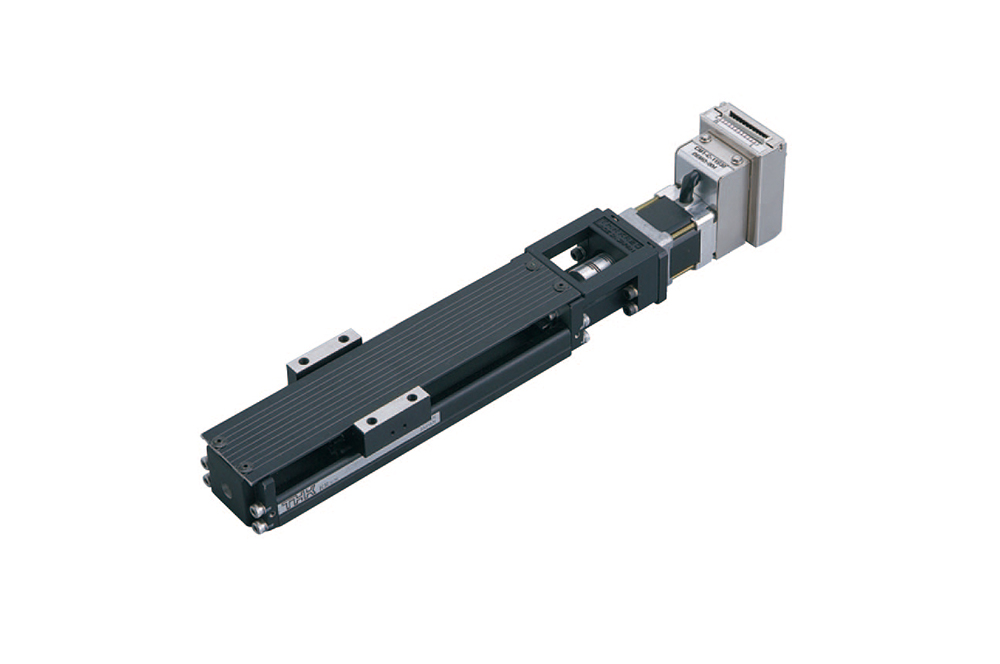

RK-T Series (High Rigidity Type)

LM가이드와 Ball Screw를 일체화, 고정밀도 위치결정 Type 정격추력(N) : 310~820 Stoke : 41~511mm 반복위치결정 정도(mm) : ±0.01

본문

RK-T 시리즈 형번 구성 예

RK-26T - 02 + 200 H - P - 11L

1 형번 RK-20T, RK-26T, RK-33T 시리즈
2 Ball screw lead 0.1:1mm 0.2:2mm 0.6:6mm 10:10mm
3 Outer rail 길이 100:100mm 150:150mm 200:200mm
4 정도등급 기호없음:보통급 P:정밀급 H:상급
5 모터종류 P:Pulse타입 C:Computer타입
6 장착모터형번 11L:18W 17:18W 23L:30W
형번
(Motor type)
Ball Screw Lead
(mm)
Outer
Rail
Length
(mm)
유효
Stroke(mm)
최대속도
(mm/sec)
추력
(N)
반복위치
결정정
Backlash
(mm)
Motor형번
(W)
입력전원전압
(V)
RK-2OT
(11L)
1 100 41.5 50 310 ±0.01 0.02 CM1-11L
(18W)
DC24V
±10%
150 91.5
200 141.5
RK-26T
(11L)
2 150 69 100 155 ±0.01 0.02 CM1-11L
(18W)
200 119
250 169
300 219
RK-33T
(17L)
6 150 61.5 300(17L)
200(23L)
300(17L)
200(23L)
±0.01 0.02 CM1-17L
(18W)
CM1-23L
(30W)
200 115.5
300 211.5
400 311.5
500 411.5
600 511.5
RK-33T
(17L/23L)
10 150 61.5 500(17L)
333(23L)
214(17L)
492(23L)
±0.01 0.02 CM1-17L
(18W)
CM1-23L
(30W)
200 115.5
300 211.5
400 311.5
500 411.5
600 511.5
