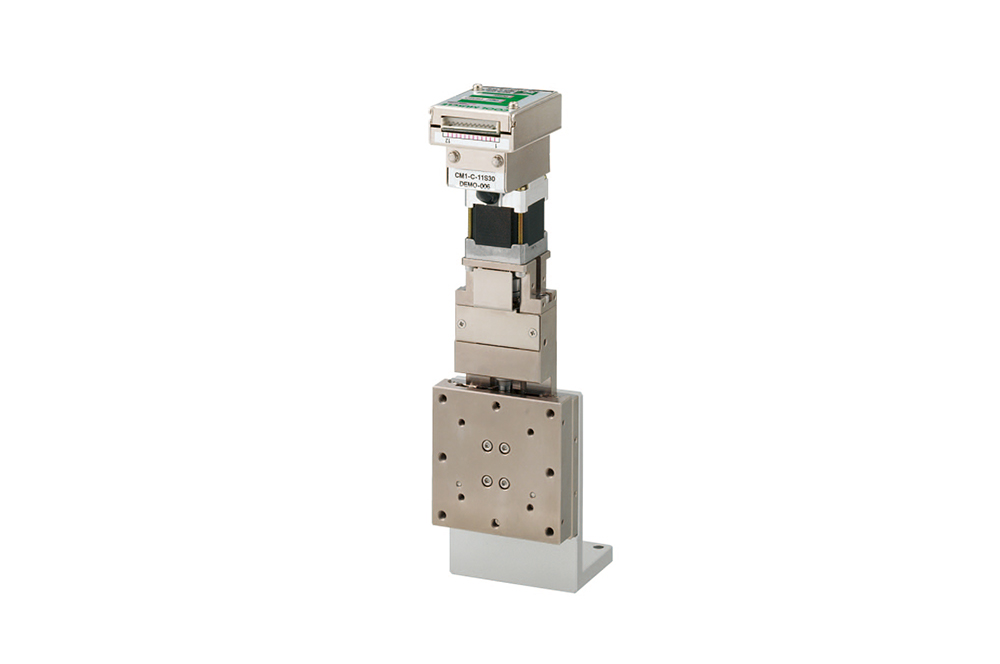

Linear Ball Guide Stage ZRS Series
본체 재질 SUS440C의 Z축 타입
가반질량(Kg):10
Stroke(mm):13,15
반복 위치 결정 정도(mm):±0.005
스테이지 면 사이즈(mm□):40,50,60,70
Linear Ball Guide Stage ZRS Series
본체 재질 SUS440C의 Z축 타입 가반질량(Kg):10 Stroke(mm):13,15 반복 위치 결정 정도(mm):±0.005 스테이지 면 사이즈(mm□):40,50,60,70본문
ZRS 시리즈 형번 구성 예
ZRS - 5050 - 13 - P
| 1 | 형번 | ZRS 시리즈 | |
|---|---|---|---|
| 2 | Stage 테이블 사이즈(mm) | 5050:50x50 | 6060:60x60 |
| 3 | Stroke(mm) | 13:13mm | 15:15mm |
| 4 | 모터종류 | P:Pulse 타입 | C:Computer 타입 |
| 항목 | 단위 | ZRS-4040-13 | ZRS-5050-13 | ZRS-6060-15 | ZRS-7070-15 |
|---|---|---|---|---|---|
| Stroke | mm | 13 | 13 | 15 | 15 |
| Stage 테이블 사이즈 | mm | 40×40 |
50×50 |
60×60 |
70×70 |
| Ball screw | mm | Ball screw ∮6 lead1 | |||
| 안내방식 | Linear ball guide | ||||
| Stage 재질 | 스테인레스 무전해 nikel 도금 | ||||
| 개략 질량 | kg | 0.5 | 0.7 | 0.8 | 1.1 |
| 모터 형번(W), 제어방식 | W | CM1 - 11S -30 (9W), Closed loop 벡터 제어방식 |
|||
| 입력 전원 전압 | V | DC24V ± 10% | |||
| 사용 엔코더 | p/rev | Increamental 자기 엔코더 (50000pulses/회전) | |||
| 최대속도 | mm/sec | 10[5kHz] | |||
| 위치결정정도 | ㎛ |
6이내 | |||
| 반복위치결정정도 | ㎛ | ±0.5이내 | |||
| 부하량 | kgf | 10[98N] | |||
| Lost motion | ㎛ | 1이내 | |||
| Backlash | ㎛ | 0.5이내 | |||
| 평행도 | ㎛ | 15이내 | |||
| 주행평행도 | ㎛ | 5이내 | |||
